便携式色谱仪检测冲油电器绝缘油溶解气
- 时间:2017-09-27 18:16
点击:次
作者:上海烜晟科仪
便携式色谱仪检测冲油电器绝缘油溶解气
适用范围：
供电局、发电厂、冲油电器（包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器）等
产品描述：

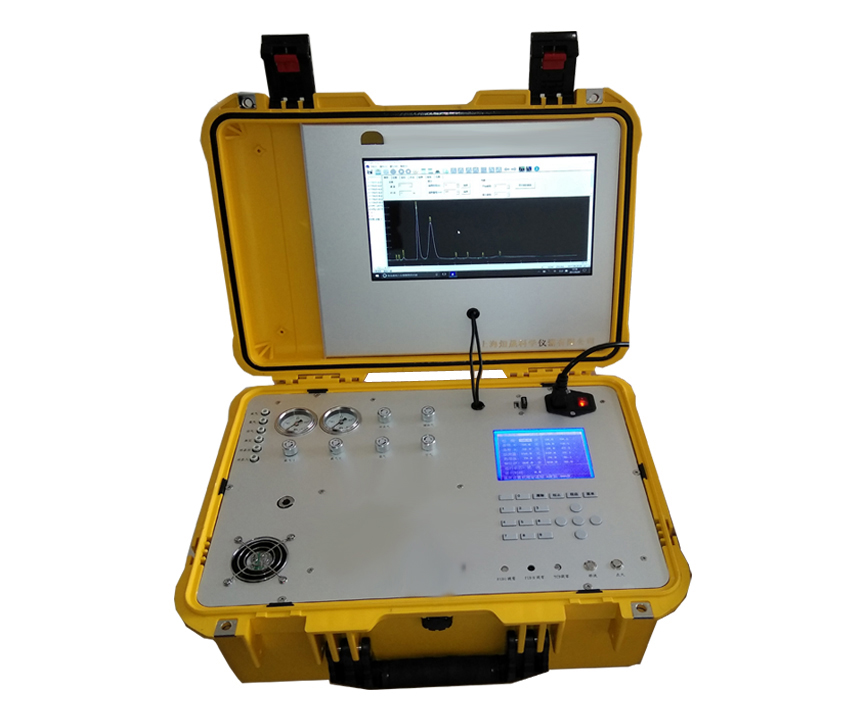

GC-9850型便携式气相色谱仪是上海烜晟科学仪器有限公司最新出品的一款高性能仪器。该仪器外观时尚，造型美观；采用12寸平板电脑，显示内容丰富直观；电路采用自主研发的多CPU控制技术，性能稳定，扩充性强实现多种场合分析。该仪器可广泛用于电力、环境、医药、农药、石油、煤碳、商检、防疫、院校、科研、化工业中控制及检测的常规分析。
公司应用技术部以GC-9850便携式色谱仪为基础相继开发出；变压器油溶解气专用仪、矿井气分析专用仪、燃气热值分析仪、非甲烷总烃分析仪、环境VOC分析仪、溶剂残留分析仪、土壤农药残留分析仪。
冲油电器绝缘油溶解气简介
冲油电器在长期运行当中, 由于油和固体绝缘材料逐渐老化、变质，会分解出少量的气体(主要有 H2、甲烷 CH4、乙烷 C2H6、乙烯 C2H4、乙炔 C2H2、一氧化碳 CO，二氧化碳 C02等7种)。 当冲油电器内部发生故障时，这些气体的产气量会迅速增加，故障点温度较低时，甲烷比例较大，温度升高时，乙烯、氢气组分急剧增加，比例增大。当严重过热时，还会产生乙炔气体。固体绝缘的过热性故障时，除产生上面的低分子烃类气体外，还会产生较多的 CO, C02。随着温度的升高，CO/CO2的比值逐步增大，从而通过油中气体的各种成分含量多少来判断故障的性质及程度。所以在冲油电器运行中，定期测量油中的气体组分和含量，能及时发现变压器内部的潜伏性故障。以保障电网安全有效运行的有效手段，也是充油电器制造厂家对其设备进行出厂检验的必要手段。
执行标准：
GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、
GB/T7252-2001《变压器油中溶解气体分析和判断导则》、
DL/T 722-2000《变压器油中溶解气体分析和判断导则》
仪器特点：
● 该仪器内置12寸平板电脑，显示内容丰富直观，可直接显示谱图及结果。并具有一键式送样检测，可现场随时随地操作使用；
● 仪器采用全微机控制系统，独特的总线控制平台可模块化扩展色谱系统；
● 全新数字设计，高集成电子电路,具有优良的可靠性及抗干扰能力，
● 完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；
● 该机集分析柱、检测器、工作软件，电脑于一体便携式分析仪。
● 一体式密封加热，散热比小，效率更高，节约能耗。
● 具有6路温控，各路控温均由室温～450℃任设，增量：1℃， 精度：±0.1℃
● 具有9阶程序升温，满足复杂样品分析。
● 程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）
● 8路外控事件，可实现仪器自动化操作，通过敷设管道可实现在线分析。
● 多种进样方式任选：柱头进样、分流/不分流进样、阀进样、顶空进样。
● 双柱并联，三检测器（FIDI、TCD、甲烷转化炉FIDII）流程，
● 首次开机预热时间不超过 20 分钟；再次开机无需预热；
● 一次进样完成绝缘油中溶解气体7组分全分析（H2、CH4、C2H6、C2H4、C2H2、CO、CO2）。
● 该机为气体行业专用机型，根据用户不同需求安装六通阀或十通阀
● 气体自动取样泵、自动进样阀，提高检测结果重复性。
● 通过束管可远距离采样，实现在线分析
● 可配鼠标、打印机
仪器参数：
■ 氢火焰离子化检测器（FID）
检测限：Mt≤8×10-12g/s （正十六烷-异辛烷溶液）；
基线噪音：≤5×10-14A
基线漂移：≤1×10-13A/30min
线性范围： ≥106
■ 热导检测器（TCD）
灵敏度：S≥3500mV•ml/mg(正十六烷-异辛烷溶液)
基线噪声：≤10μV
基线漂移：≤30μv/30min
线性范围：≥104
■ 定量重复性RSD≤3%
■ 定性重复性RSD≤1%
■ 最小检测浓度：
|
检测组分 |
H2 |
CO |
CO2 |
CH4 |
C2H6 |
C2H4 |
C2H2 |
|
检测浓度 |
2ppm |
1ppm |
2ppm |
0.1ppm |
0.1ppm |
0.1ppm |
0.1ppm |
■ 仪器尺寸：470mm×360mm×220mm（长*深*高)
■ 输入电源：AC220V DC12V 24V
■ 整机重量：13KG（约）
配置清单：
|
名称 |
型号及配置 |
产地 |
|
便携式气相色谱仪 |
GC-9850主机 |
上海 |
|
FID检测器 |
上海 |
|
TCD检测器 |
上海 |
|
甲烷转化炉 |
上海 |
|
色谱柱 |
TDX-01 |
上海 |
|
GDX502 |
上海 |
|
数据处理 |
变压器油专用工作站 |
上海 |
|
色谱用气体 |
氮气 氢气 空气（发生器或小钢瓶） |
上海 |
|
4/8升铝瓶标气 |
冲油电器溶解气7组分 |
上海 |
|
脱气装置 |
ZD-701多功能振荡仪 |
上海 |
|
启动工具包 |
|
上海 |
|
打印机 |
|
自备 |
