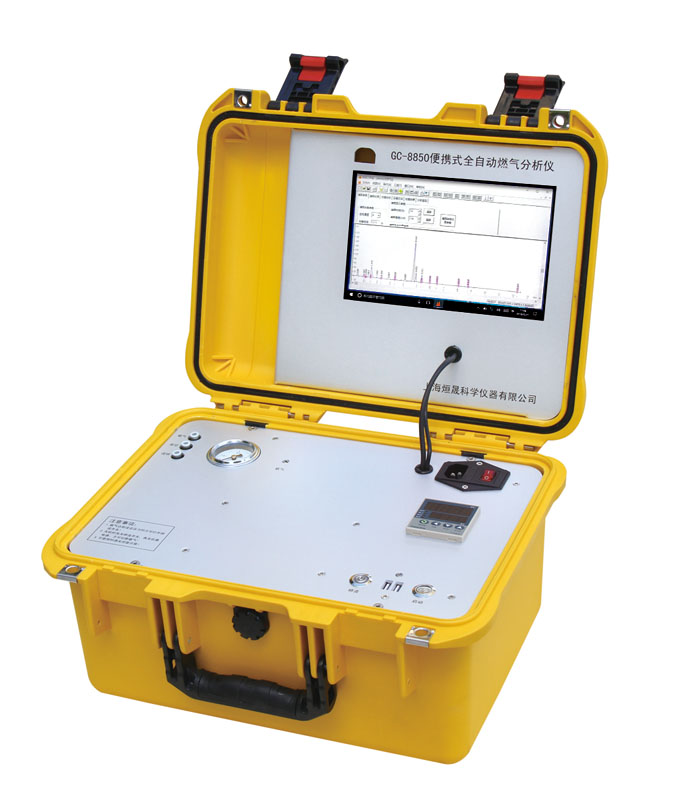

自动型便携式 高炉煤气组分分析专用色谱仪



高炉煤气

GC-7900自动型气相色谱仪（煤气全组分检测系统）
GC-7900自动型气相色谱仪煤气分析色谱简介：
GC-7890煤气分析色谱仪通过自动抽样、自动进样、自动数据采集、自动阀切割，一次进样解决了对氢气、氧气、氮气、一氧化碳、二氧化碳、烷烃、烯烃以及芳香烃等全分析。该仪器可以实现在线检测，通过敷设管道把被测气体由抽气泵抽至气相色谱仪进行检测，检测结果由分析工作软件自动进行处理，整个过程都在微机控制下进行，在需要多路检测的时候，由微机按照用户设定的检测顺序和检测次数自动循环进行，无需人工干涉，24小时连续在线检测与分析。该仪器减小了分析人员的工作强度，提高了工作效率；对煤气回收利用以及煤气安全生产提供可靠数据。所有分析数据均可保留，以便工作人员对数据的再利用。
自动型气相色谱仪适用范围：
    用于各种气体的检测如高炉煤气、转炉煤气、焦炉煤气、发生炉煤气、水煤气、
    电石炉尾气、天然气等， 新能源行业如生物发酵、生物裂解等
    实验室各种燃烧试验的气体含量测定。
自动型气相色谱仪 执行标准:
GB/T 10410-2008 人工煤气和液化石油气常量组分气相色谱分析方法
GB/T 12208-2008 人工煤气组分与杂质含量测定方法
自动型气相色谱仪 性能特点：
◆ 以新一代高性能、高稳定性GC-7890气相色谱仪为基础，运行可靠稳定；
◆一次进样解决了对氢气、氧气、氮气、一氧化碳、二氧化碳、烷烃、烯烃等气体的全分析；增加FID检测器可以同时检测煤气中苯、甲苯、二甲苯含量。
◆ 采用通过中心切割技术、反吹技术、多柱并联串联技术、多检测器并联串联技术的应用，对煤气、天然气、液化气以及化工生产过程中的原料气、过程气等进行全组分分析。
◆ 进样方式：十通阀进样分成两路，一路以氢气做载气一路以氮气或氩气做载气，六通阀切割技术，确保CO2不流入分子筛色谱柱中，避免分子筛色谱柱CO2中毒；
◆检测器：选择一个或两个（TCD）检测器，如果需要分析其他烃类化合可以加选FID检测器。加装火焰光度检测器可对煤气中含硫化合物进行分析。
◆ 配有4/8升铝瓶装多组份标准混合气体；
◆ 三通道色谱工作站，支持Windows XP操作系统，色谱分析谱图储存、数据处理、报告打印随心所欲；
◆可配套天然气分析专用色谱工作站，可以计算天然气热值、华白数、相对密度、压缩因子等技术参数；
◆可实现在线自动分析，通过敷设管道仪器可按周期自动取样，不间歇的对工艺样品气进行监测自动标定，无须人工校验。管道的探头未敷设到的地方，可采用人工采样检测，灵活可靠。
自动型气相色谱仪 仪器技术指标：
1、氢火焰离子化检测器(FID)：
圆筒型收集极结构设计，石英喷嘴，响应极高
检测限：≤8×10^-12g／s(正十六烷/异辛烷)
基线噪声：≤2×10^-13A
基线漂移：≤2×10^-12A/30min
线性：≥10⁶
稳定时间：十分钟
2、热导检测器(TCD)：
采用半扩散式结构
电源采用恒流控制方式
灵敏度：≥3000mV·ml／mg，高灵敏度≥8000mV·ml／mg
基线噪声：≤10μV。
基线漂移：≤100μV/30min。
线性：≧10⁴
3、大屏幕LCD液晶显示：
清晰显示各路温度的设定值，实测值和保护值
实时显示仪器状态
触摸式键盘，菜单式操作
4、温控指标：
柱  箱：室温上5℃~399℃     精度±0.1℃
进样器：室温上5℃~399℃     精度±0.1℃
检测器：室温上5℃~399℃     精度±0.1℃
5.定量重复性RSD≤1.5%
6.定性重复性RSD≤1%
7.检测范围：0.01%-99.99%

自动型气相色谱仪 气路流程图：

双热导检测器测定煤气中工艺气体阀流程图

3阀4柱在煤气全组分析中的应用流程图

高炉 焦炉 煤气工艺气体在TCD上的谱图：



系统组成:

名称	型号及配置	数量	产地
自动型气相色谱仪	GC-7900，双TCD检测器、FID检测器	1	烜晟科仪
进样装置	气动阀、进样泵、切割阀、阻尼阀、恒温箱	1	烜晟科仪
色谱柱	TDX-01	1	烜晟科仪
	5A/13X	1	烜晟科仪
	GDX-502	1	烜晟科仪
	啊皮松	1	烜晟科仪
色谱数据处理	三通道，双信号输出	1	烜晟科仪
标气	4升铝瓶含减压阀	1	烜晟科仪
气体发生器	氮气发生器   300ml/min	1	烜晟科仪
	氢气发生器   500ml/min	1	烜晟科仪
	空气发生器     5000ml/min	1	烜晟科仪
启动工具包		1	烜晟科仪
电脑、打印机		1	烜晟科仪
