冲油电器绝缘油溶解气组分分析色谱仪
冲油电器绝缘油溶解气简介
冲油电器在长期运行当中, 由于油和固体绝缘材料逐渐老化、变质，会分解出少量的气体(主要有 H2、甲烷 CH4、乙烷 C2H6、乙烯 C2H4、乙炔 C2H2、一氧化碳 CO，二氧化碳 C02等7种)。 当冲油电器内部发生故障时，这些气体的产气量会迅速增加，故障点温度较低时，甲烷比例较大，温度升高时，乙烯、氢气组分急剧增加，比例增大。当严重过热时，还会产生乙炔气体。固体绝缘的过热性故障时，除产生上面的低分子烃类气体外，还会产生较多的 CO, C02。随着温度的升高，CO/CO2的比值逐步增大，从而通过油中气体的各种成分含量多少来判断故障的性质及程度。所以在冲油电器运行中，定期测量油中的气体组分和含量，能及时发现变压器内部的潜伏性故障。以保障电网安全有效运行的有效手段，也是充油电器制造厂家对其设备进行出厂检验的必要手段。
执行标准：
GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、
GB/T7252-2001《变压器油中溶解气体分析和判断导则》、
DL/T 722-2000《变压器油中溶解气体分析和判断导则》
仪器特点：

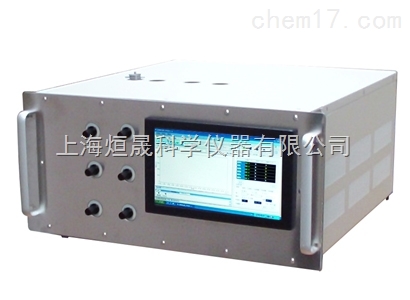

● 该仪器内置12寸平板电脑，显示内容丰富直观，可直接显示谱图及结果。并具有一键式送样检测，可现场随时随地操作使用；
● 仪器采用全微机控制系统，独特的总线控制平台可模块化扩展色谱系统；
● 全新数字设计，高集成电子电路,具有优良的可靠性及抗干扰能力，
● 完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；
● 该机集分析柱、检测器、工作软件，电脑于一体便携式分析仪。
● 一体式密封加热，散热比小，效率更高，节约能耗。
● 具有6路温控，各路控温均由室温～450℃任设，增量：1℃， 精度：±0.1℃
● 具有9阶程序升温，满足复杂样品分析。
● 程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）
● 8路外控事件，可实现仪器自动化操作，通过敷设管道可实现在线分析。
● 多种进样方式任选：柱头进样、分流/不分流进样、阀进样、顶空进样。
● 双柱并联，三检测器（FIDI、TCD、甲烷转化炉FIDII）流程，
● 首次开机预热时间不超过 20 分钟；再次开机无需预热；

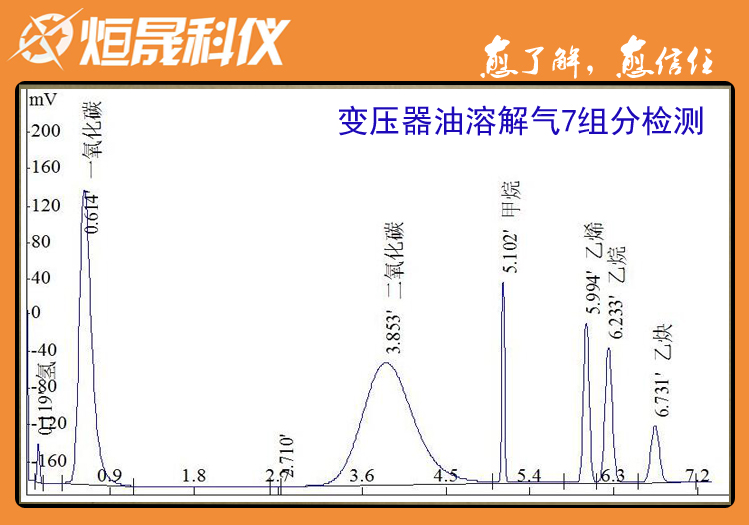

● 一次进样完成绝缘油中溶解气体7组分全分析（H2、CH4、C2H6、C2H4、C2H2、CO、CO2）。
● 该机为气体行业专用机型，根据用户不同需求安装六通阀或十通阀
● 气体自动取样泵、自动进样阀，提高检测结果重复性。
● 通过束管可远距离采样，实现在线分析
● 可配鼠标、打印机
冲油电器绝缘油溶解气简介
冲油电器在长期运行当中, 由于油和固体绝缘材料逐渐老化、变质，会分解出少量的气体(主要有 H2、甲烷 CH4、乙烷 C2H6、乙烯 C2H4、乙炔 C2H2、一氧化碳 CO，二氧化碳 C02等7种)。 当冲油电器内部发生故障时，这些气体的产气量会迅速增加，故障点温度较低时，甲烷比例较大，温度升高时，乙烯、氢气组分急剧增加，比例增大。当严重过热时，还会产生乙炔气体。固体绝缘的过热性故障时，除产生上面的低分子烃类气体外，还会产生较多的 CO, C02。随着温度的升高，CO/CO2的比值逐步增大，从而通过油中气体的各种成分含量多少来判断故障的性质及程度。所以在冲油电器运行中，定期测量油中的气体组分和含量，能及时发现变压器内部的潜伏性故障。以保障电网安全有效运行的有效手段，也是充油电器制造厂家对其设备进行出厂检验的必要手段
仪器参数：
■ 氢火焰离子化检测器（FID）
检测限：Mt≤8×10-12g/s （正十六烷-异辛烷溶液）；
基线噪音：≤5×10-14A
基线漂移：≤1×10-13A/30min
线性范围： ≥106
■ 热导检测器（TCD）
灵敏度：S≥3500mV•ml/mg(正十六烷-异辛烷溶液)
基线噪声：≤10μV
基线漂移：≤30μv/30min
线性范围：≥104
■ 定量重复性RSD≤3%
■ 定性重复性RSD≤1%
■ 最小检测浓度：
|
检测组分 |
H2 |
CO |
CO2 |
CH4 |
C2H6 |
C2H4 |
C2H2 |
|
检测浓度 |
2ppm |
1ppm |
2ppm |
0.1ppm |
0.1ppm |
0.1ppm |
0.1ppm |
■ 仪器尺寸：470mm×360mm×220mm（长*深*高)
■ 输入电源：AC220V DC12V 24V
■ 整机重量：13KG（约）
