燃气分析色谱仪气路连接

文章出处：烜晟科学仪器人气：发表时间：2017-11-01 10:02

燃气分析色谱仪气路连接

燃气分析仪 气体净化器：

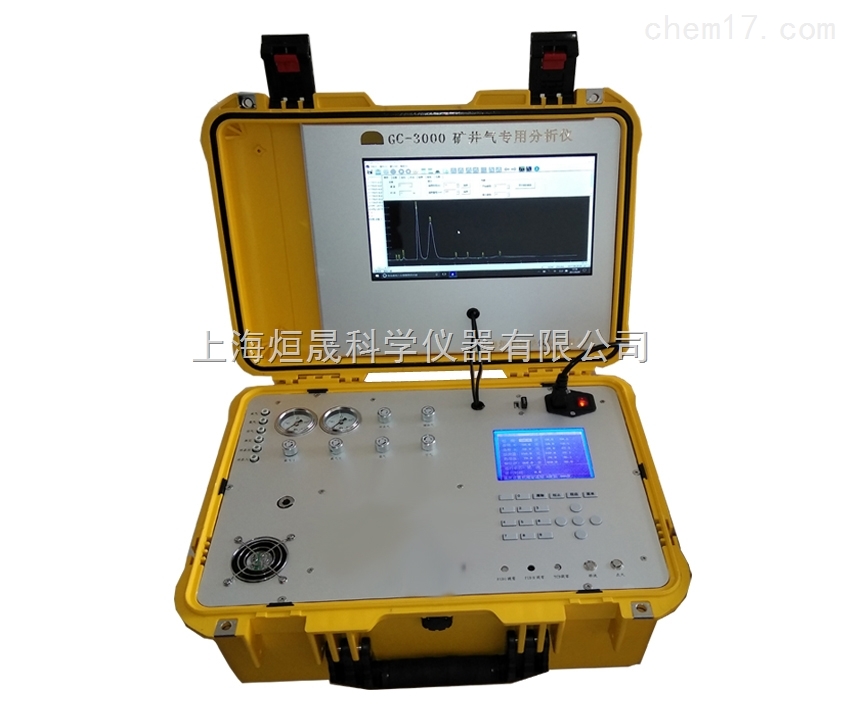

便携式气相色谱仪可选配一套高效气体净化器，能为用户过滤、净化气相色谱仪所用的各种气体，保证仪器能够正常的工作。该高效气体净化器有三个气体管道，载气管道、氢气管道和空气管道各有一个净化管，能同时过滤、净化三种气体，有时亦可将几个管道串联以进一步提高净化效果。
使用电子捕获检测器时，净化器后还应加装一根高效脱氧管以剔除载气中痕量的氧气。
载气管道的一个净化管，里面装有分子筛，用来过滤气体中的杂质
氢气管道和空气管道两个净化管内均为硅胶，也是为了过滤气体中的水份。
当净化器使用一个月后，要进行一次活化。活化时应把分子筛、硅胶分别倒入两个干净、耐高温的容器内，在烘箱内260℃温度下，烘烤不少于6小时，取出冷却2小时后，再按原样装入净化管中。这样高效气体净化器又可以重新使用了。

燃气分析仪 气路管道的连接方法
便携式气相色谱仪的外部气路管道，采用外径Φ4×1（壁厚）的PVC管和PC4快速接头进行连接。

燃气分析仪 气路管道的连接方法连接步骤如下所述（以连接气源钢瓶与气体净化器为例）：
1．截取适当长度的PVC管，截口处平整无毛刺。
2． PVC管直接插入PC4快速接头，插到接头底部，稍用力拔不出为准。
3．按下PC4接头上塑料卡扣，拔出PVC管

▲注意：
1．氮气输入到该仪器的压力必须在0.3Mpa—0.4Mpa范围内。
2．空气输入到该仪器的压力必须在0.3Mpa—0.4Mpa范围内。
3．氢气输入到该仪器的压力必须在0.3Mpa—0.4Mpa范围内。

▲注意：氢气减压阀要选用最大输出压力为0.4 Mpa（相当于4kg/cm²）以上的氢气减压阀。
